Modeller Region

Introducción¶

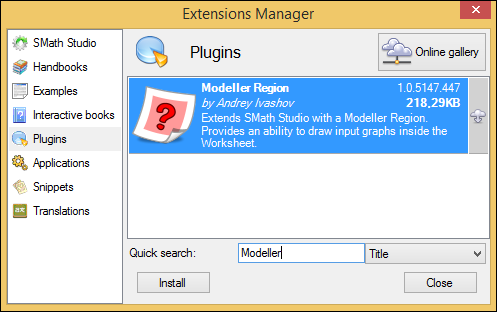

Consideramos SMath Studio un editor WYSIWYG (What You See Is What You Get). Modeller Region es sin duda uno de los componentes clave de este enfoque. Es un complemento de SMath Studio, disponible a través del Administrador de extensiones:

Administrador de extensiones con el complemento Modeller Region seleccionado

Fundamentos¶

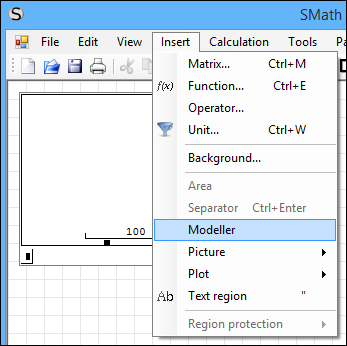

Una vez instalado el complemento, Modeller Region está disponible en el menú Insertar:

Menú Insertar con Modeller resaltado

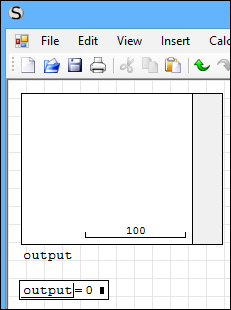

Una región recién añadida necesita una variable de salida. Puede ser útil evaluar esta variable después de la región. Tenga en cuenta que el valor 0 significa que no se dibuja nada:

Región Modeller vacía con su variable de salida

Modeller Region es solo un espacio de trabajo. Para llenarlo de formas interactivas hay que configurarlo. A ese objeto configurado lo llamamos Template (plantilla). Cada Template es un vector fila con varios parámetros. Todas las plantillas deben agruparse en una única función sys(), como se muestra a continuación:

Definición de una plantilla con su nombre y su matriz de trayectoria

En la configuración más sencilla se indican el nombre de la plantilla y su trayectoria. La trayectoria es una matriz de dos columnas: pares de coordenadas de puntos. Es exactamente la misma que admite la región de gráfico:

Rectángulo dibujado a partir de la matriz de trayectoria

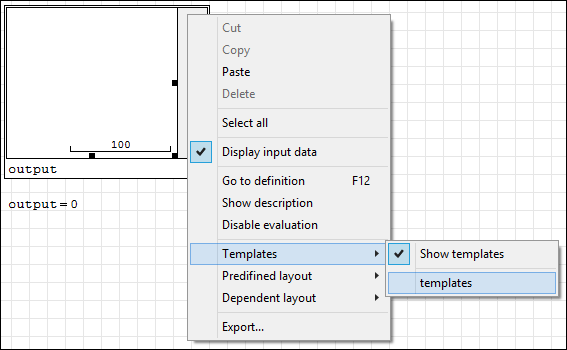

Una vez configuradas las Templates, hay que vincularlas a la Modeller Region donde se van a usar. Se hace desde el menú contextual:

Menú contextual de la región que vincula la variable Templates

Hecho esto, aparecerá una forma (Shape) a la derecha del Modeller y, al pasar el ratón por encima, verá una indicación con su nombre:

Paleta de formas con la plantilla Rectangle

Es todo lo que necesitamos para empezar. Ahora puede arrastrar y soltar formas desde la paleta de la derecha al lienzo del Modeller:

Arrastrar una forma de la paleta al lienzo

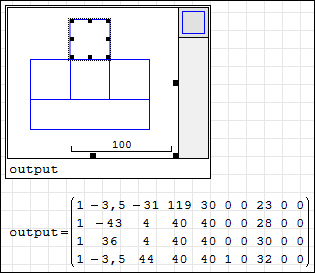

Después de añadir Templates, compruebe la variable de salida. Contiene la descripción completa de las formas dibujadas en el Modeller, y puede usar estos datos como quiera dentro de su cálculo:

Formas dibujadas y la matriz de salida resultante

Las partes más interesantes de estos datos:

Columna 1: número de la plantilla usada para la forma;
Columna 2: coordenada X de la forma;
Columna 3: coordenada Y de la forma;
Columna 4: anchura de la forma;
Columna 5: altura de la forma;
Columna 6: indica si la forma está activa (con el foco);
Columna 8: identificador único de la forma;
