Modeller Region

简介¶

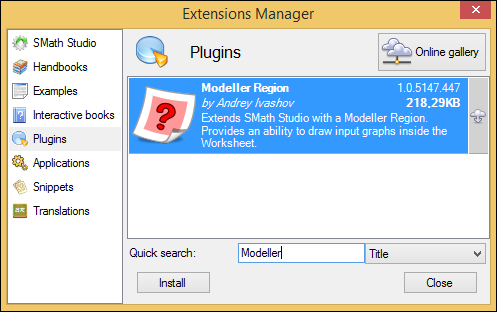

我们将 SMath Studio 视为一款所见即所得（WYSIWYG）编辑器。Modeller Region 无疑是实现这一理念的关键组件之一。它是 SMath Studio 的一款插件，可通过扩展管理器获取：

选中 Modeller Region 插件的扩展管理器

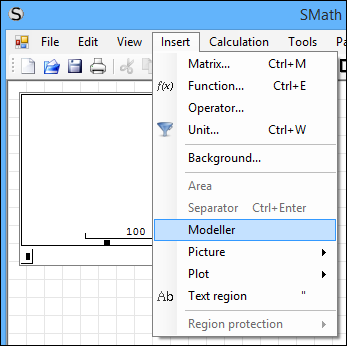

插件安装完成后，Modeller Region 即可通过插入菜单使用：

突出显示 Modeller 项的插入菜单

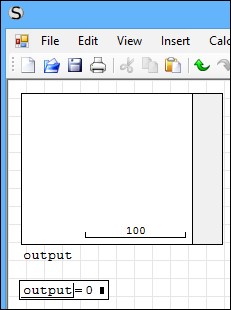

添加新区域后，需要为其设置一个输出变量。在该区域之后计算此变量可能会很有用。请注意，值为 0 表示不绘制任何数据：

带输出变量的空 Modeller 区域

Modeller Region 本身只是一个工作区。要用交互式图形填充它，需要先对其进行配置。我们将这种经过配置的对象称为模板（Template）。每个模板都是一个包含若干参数的行向量。所有模板都应组合在同一个 sys() 函数中，如下所示：

包含名称和路径矩阵的模板定义

在最简单的布局中，您可以设置模板的名称及其路径。路径是一个包含两列的矩阵 —— 即点坐标对，这与 Plot Region 所支持的方式完全相同：

根据路径矩阵绘制的矩形

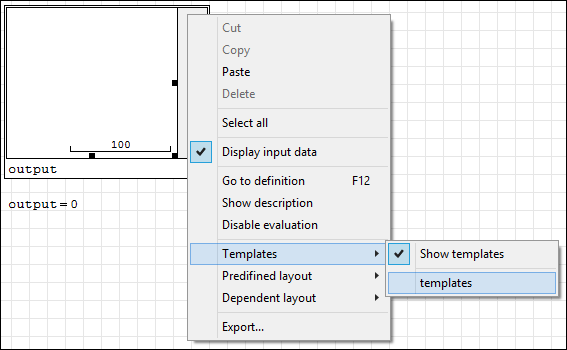

模板配置完成后，需要将其关联到将要使用它的 Modeller Region，这可以通过右键菜单完成：

用于关联 Templates 变量的区域右键菜单

完成后，您会在 Modeller 右侧看到出现一个图形（Shape），将鼠标悬停在该图形上时会显示带有其名称的提示：

带 Rectangle 模板的图形面板

到这里，开始使用所需的准备工作就已完成。现在您可以将图形从右侧调色板拖放到 Modeller 画布上：

将图形从面板拖放到画布上

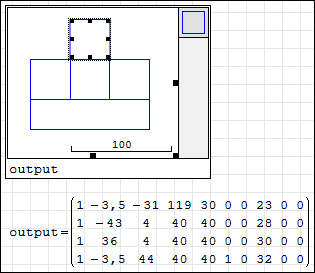

添加模板后，请检查输出变量。它包含了 Modeller 内绘制的所有图形的完整描述，您可以在计算中以任意方式使用这些数据：

绘制的图形及生成的输出矩阵

这些数据中最值得关注的部分：
